深圳市魔動信息技術有限公司
P2.0小間距LED顯示系統方案
1?顯示屏尺寸及組成

顯示屏尺寸:(480mm*12)X(480mm*3)=5760mmX1440mm
分辨率:3024*756
? 2系統組成
①?魔動2.0顯示屏體
②?通訊系統
③?控制電腦
④?視頻處理器

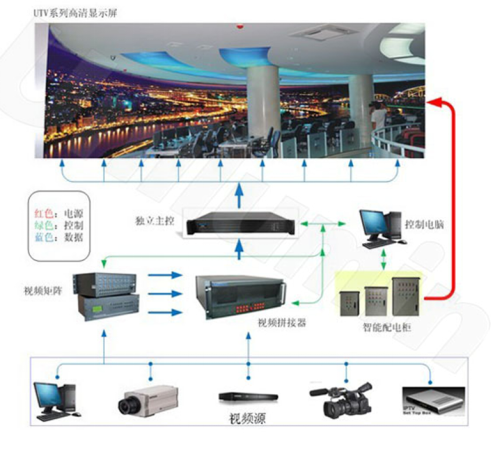

? ?3?控制系統連接簡單示意圖


4 功能特點
4.1 系統顯示功能
? ??LED顯示屏是近年來應用十分廣泛的高科技顯示設備,具有清晰度高、質量穩定、壽命長、顯示功能靈活多變的特點,十分適用于文字、圖形和多媒體節目的播放宣傳。采用了半導體材料和高科技工藝手段,LED的性能在顏色、亮度、可靠性方面具有其它顯示光源無法比擬的優勢,為戶外顯示技術和產品的首選。
屏體灰度等級為256級以上,與計算機顯示器逐點對應,可顯示各種公告信息、圖文動畫, 可直接播放電視、錄像,攝像機、各種影碟機等設備的視頻圖像:
4.1.1?視頻播放功能
通過多媒體視頻控制技術和VGA同步技術,可以方便地將多種形式的視頻信息源引入計算機網絡系統,如廣播電視和衛星電視信號、攝像視頻信號、錄像機VCD視頻信號、計算機動畫信息等,因而可以實現下列功能:
??支持VGA顯示,顯示各種計算機信息、圖形、支持各種輸入方式;
??實時顯示真彩色視頻圖像,可即時播放(VCR、VCD、DVD、LD)等視頻信號;
??可實時轉播廣播電視、衛星電視及有線電視的視頻即時播放;
??支持PLL、NTSC等各種制式,DVI、SDI、HDSDI、S-VIDEO、COMPOSITE、VIDEO、 YUV、RGB、TV、HDTV、CATV等各種視頻信號
??具有電視畫面上疊加文字信息,全景、特寫、慢鏡頭、特技等效果的實時編輯和播放(需另外配置非線性編輯設備)
??具有同時播放左右不同比例的畫面及文字的功能。
??有圖文鎖定功能,需要修改圖文時,可先鎖定,屏上無修改操作痕跡。
??可以滿足現場轉播的使用要求,播放現場攝像機的攝像信號,預留2路以上攝像機輸入接口;
??可播放來自各種設備的視頻信號,并能隨時切換不同的視頻源,8路視頻源可通過音視頻矩陣同時監控與切換,并可對視頻畫面進行縮小或放大操作。
??可播放廣告信息(文字、視頻廣告、FLASH及電腦播放的圖片、視頻信號)。
4.1.2?播放計算機信息功能
??顯示各種計算機信息、圖形、圖像及二、三維計算機動畫并疊加文字;
??可播放不同格式的圖形、圖像文件。如:BMP、TGA、TEXT、GIF等;
??可播放多種文字的各種字體、字形和不同的文字信息,還能實現單行左移、多行上移、左右拉、上下推、翻頁、移動、旋轉、縮放、閃爍等十余種顯示功能,可以輸入西班牙文、法文、德文、希臘文、日文及韓文等不同的國家文字;
??能播放用ANIMATORPRO、3DStudio等軟件制作的二、三維動畫,并支持用壓縮卡采集的AVI信號,軟件包具有方便的界面接口,豐富的材料庫,形體庫和先進的渲染技術,能制作高質量的三維動畫,使廣告創意成為逼真的現實
??播出系統配有多媒體軟件,可以靈活輸入及播出多種信息
??有多種播出方式,如單/多行平移、單/多行上/下移、左/右拉、上/下拉、旋轉、無極縮放等
??主要時事新聞的編輯與播放,并有多種字體供選擇
??重要通告廣告信息的即時發布
4.2?顯示模式
LED大屏幕顯示系統可以完成各種顯示模式,用以顯示用戶的各種輸入信號。具體模式可根據用戶需要進行制定。
4.2.1 全屏顯示,高分辨率應用
全屏在高性能圖形處理器系統的驅動下形成一個超高分辨率的統一顯示平臺,既可以整屏顯示超高分辨率的大型完整的網絡圖形,也可以在兄弟單位和上級領導來參觀學習時方便快捷的實現顯示標語、歡迎詞或高分辨率的演示圖片。
全屏分辨率為:5292í1260

? ? ? ? ? ? ? ? ? ? ? ?全屏顯示模式

? ? ? ? ? ? ? ? ? ? 全墻高分辨圖片顯示模式
4.2.2?功能分區顯示模式
? 整個顯示系統可以根據系統分工,劃分相應的顯示區域,各分區獨立控制。各系統圖像只在本系統的顯示分區內進行任意縮放和漫游顯示,從而保證各系統之間工作的獨立性。系統管理員具有全屏及所有用戶的控制權限,需要時系統管理員可進行跨區域顯示或全屏顯示,所有功能均能夠方便快捷的實現。
? ? ? ? ? ? ? ?功能分區顯示模式
4.2.3 視頻信號顯示
支持全制式視頻輸入信號,視頻監控信息、攝像機、錄像機、大小影碟機、彩色實物投影儀等各類視頻信號源均可接入處理器,信號經處理后以窗口的形式在投影顯示墻上任意位置任意移動、無級縮放、跨屏或者重疊等。其中直通方式可輸入復合視頻信號或者S-Video信號或者HDTV等信號進行處理顯示。

? ? ? ? ? ? ? ? ? ? ? ? 視頻信號顯示
4.2.4 計算機信號顯示
獨立的計算機信號可以通過圖形處理器或者視頻處理器采集處理后以窗口的形式在LED屏上快速顯示;并且顯示窗口可以任意縮放、移動、疊加或全屏顯示等。

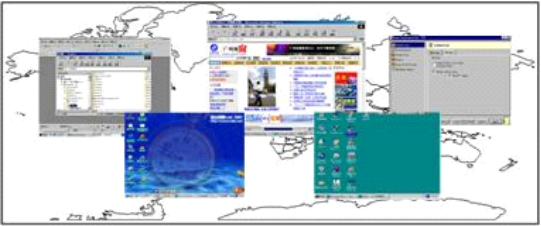

? ? ? ? ? ? ? ? ? ? ? 計算機信號顯示
4.2.5 網絡信號的顯示
本系統中采用了網絡抓屏技術,使多個網絡信號可以實時在大屏上顯示。
LED顯示系統支持用戶網上工作站運行最高分辨率為4800í1344的高分辨率顯示應用。用戶的各種高分辨率大面積應用程序或者圖像,可以快速清晰的在大屏幕上顯示。

? ? ? ? ? ? ? ? ? ? ? ?網絡信號顯示
4.2.6、各類信號混合顯示
視頻信號、計算機信號、網絡計算機信號均可同時在顯示屏上以各自方式顯示,互不干擾?;蛘甙扬@示屏根據應用系統的需要,進行分區域顯示,并分區域控制。
用戶可以根據需要,把各種信號的顯示和位置存儲為模式,在用戶需要的時候直接切換,即可即時按照模式定義顯示窗口,或者進而定義預案,按照需要自動調用或者切換各種顯示模式,實現對顯示系統的自動化管理。

? ? ? ? ? ? ? ? ? ? ? ?混合信號顯示
以上幾種顯示模式圖只是具體應用中的幾種類型,在實際使用中可以根據用戶的需求設計相應的顯示模式。
2、顯示屏性能技術參數
項目 | 技術指標 |
基本參數 | 物理像素間距 | 2.0 mm |
像素組成 | 每個像素點內采用1紅1綠1藍,共3顆LED發光二極管 |
像素材料 | SMD三合一表貼燈,規格為1010 |
封裝方式 | 黑燈珠 |
物理密度 | 275625點/平方 |
燈芯廠家 | 億光? |
LED燈波長范圍 | R/G/B燈波長±2.5nm |
LED燈分光范圍 | 按照1:1.2分光 |
配色要求 | R:G:B=3:6:1 |
屏體面積 | 4.80m * 2.16m = 10.37㎡ |
屏體分辨率 | 2520點×1134點 |
箱體要求 | 確保箱體拼接時,表面平整無明顯縫隙 |
平整度 | ≤0.1mm |
均 勻 性 | 像素光強、模塊亮度均勻 |
最佳視距 | 1.9-40m |
視角 | 水平≥160度 ?垂直≥160度 |
溫度 | 存貯 -35℃ ~ +85℃ 工作 -20℃ ~ +50℃ |
濕度 | 存儲10%~95%RH工作10%~90%RH |
屏幕白平衡亮度 | ≥1200mcd/平方 |
刷新頻率 | ≥3200MHz |
換幀頻率 | ≥60幀/秒 |
驅動方式 | 恒流驅動 ? |
灰度等級 | 紅綠藍各256級,可顯示16.7M顏色 |
拼裝結構 | 單元模組化結構設計,屏面采用模組——顯示箱體——顯示屏組合拼裝結構,組裝和維護方便。固定安裝后可以前維護 |
亮度調節 | 400-1200cd/㎡,自動/手動:1%-100%,亮度可隨環境 亮度的變化自動調節。能達到低亮度高灰階 |
圖像調節 | 具備對比度、色調、色飽和度、灰度校正系數、色彩范圍、圖像變倍、單模組亮度調節等 |
圖像處理 | 具備視頻降噪、快速運動補償、邊緣銳化、邊緣平滑、色坐標空間變換與控制、灰度變換 |
控制方式 | 同步控制,控制系統具有逐點校正功能 |
播控電腦 | 不包含播控系統中的獨立電腦,配置聯想 揚天T4900D(i5 3470/4G/1TB) |
控制軟件 | 可實現對顯示屏各功能實時有效調度與控制 |
操作系統 | WinNT、Win2000、WinXP、Win7、Win8正版軟件 |
播放種類 | 文本文件,WORD文件,所有圖片文件(BMP/JPG/GIF/PCX...),所有的視頻文件(MPG /MPEG/MPV/MPA/AVI/VCD/SWF/RM/RA/RMJ/ASF等)。 |
切換方式 | 兼容無縫切換和淡進淡出 |
連續工作時間 | 無限制 |
LED使用壽命 | 100000小時 |
系統運行參數 | 連續工作時間 | 無限制 |
LED使用壽命 | 100000小時 |
平均無故障時間 | 大于10000小時 |
整平失控點數 | <1/10000,無連續失控點 |
電氣技術參數 | 平均功率 | ≤330/㎡ |
峰值功率 | ≤1000W/㎡ |
供電要求 | AC175~240V(50-60Hz) |
溫度控制 | 具備自動散熱循環、自動保護系統,屏體溫度控制在30度—40度。 |
電氣防護 | 具備過流、短路、過壓、欠壓保護功能 |
防護功能 | 具備防潮、防塵、防腐、防靜電、防雷擊 |
